Motor integrado de frequência variável de ímã permanente totalmente fechado e resfriado a água: uma revolução de economia de energia para ambientes industriais extremos

Em aplicações de motores industriais, há muito tempo existe uma categoria de ambientes operacionais desafiadores onde as soluções tradicionais de acionamento de frequência variável (VFD) lutam para funcionar de maneira eficaz – oficinas fechadas de alta temperatura, minas subterrâneas, instalações com alta umidade e locais industriais empoeirados. Esses ambientes geralmente sofrem com má dissipação de calor, espaço de instalação limitado, poeira excessiva ou entrada de umidade. Como resultado, os motores convencionais refrigerados a ar e os sistemas VFD separados frequentemente apresentam falhas, vida útil reduzida e custos de manutenção aumentados.

O motor integrado de frequência variável de ímã permanente totalmente fechado e resfriado a água foi desenvolvido especificamente para enfrentar esses desafios.

Tecnologia de resfriamento de água: das limitações térmicas à redução significativa do aumento da temperatura

Os motores tradicionais refrigerados a ar dependem da circulação de ar para dissipação de calor. Em ambientes fechados ou de alta temperatura, o calor não pode ser removido de forma eficaz, causando superaquecimento, redução de potência e até mesmo falha do motor.

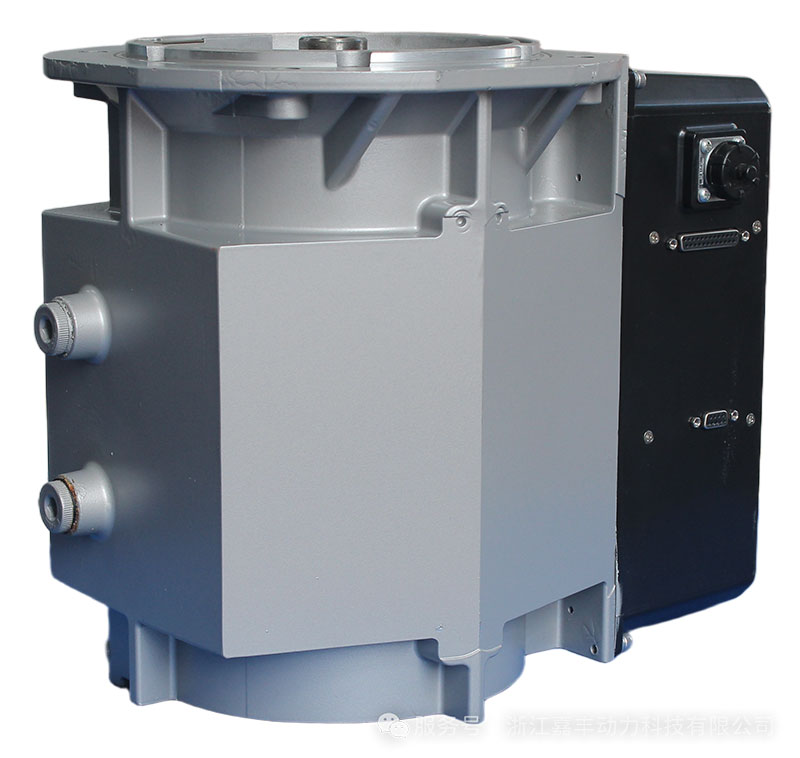

O motor integrado totalmente fechado e refrigerado a água adota um design duplo de refrigeração a água para o motor e para o inversor de frequência. A água de resfriamento circula pela carcaça do estator do motor e pelos módulos de potência do VFD simultaneamente, transportando o calor de maneira direta e eficiente.

Os benefícios deste design são substanciais. Para o mesmo tamanho físico, o motor pode atingir uma densidade de potência significativamente maior. Mesmo sob condições de carga total ou sobrecarga, o sistema pode manter uma operação estável em baixas temperaturas. Dados de testes de campo mostram que a substituição de motores de indução convencionais refrigerados a ar por motores integrados refrigerados a água pode reduzir o aumento da temperatura da superfície do motor em mais de 30%.

Temperaturas operacionais mais baixas não apenas melhoram a eficiência, mas também prolongam a vida útil do isolamento e reduzem os requisitos de manutenção.

Construção Totalmente Fechada: Proteção Superior Contra Poeira e Umidade

Outra grande vantagem do motor integrado totalmente fechado e refrigerado a água é a sua excepcional capacidade de proteção.

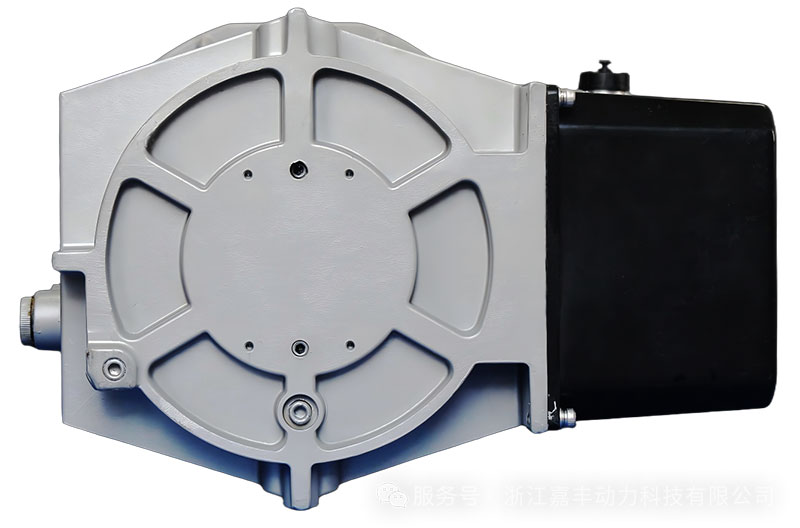

Os motores convencionais refrigerados a ar requerem aberturas de ventilação para o fluxo de ar, permitindo a entrada de poeira, umidade e gases corrosivos no motor, o que aumenta o risco de falha. Em contraste, o motor integrado refrigerado a água apresenta uma carcaça totalmente fechada. O calor é removido através de canais de resfriamento internos em vez de fluxo de ar externo, eliminando a necessidade de aberturas de ventilação.

Como resultado, classificações de proteção IP55 ou superiores podem ser alcançadas com facilidade. Os componentes eletrônicos internos são completamente isolados de condições ambientais adversas.

Em indústrias como metalurgia, produção de fibras químicas e mineração subterrânea, onde os níveis de umidade e poeira são particularmente elevados, esse design melhora significativamente a confiabilidade do equipamento. Em algumas aplicações, a frequência anual de manutenção foi reduzida de cinco intervenções de serviço por ano para menos de uma, reduzindo os custos de manutenção em mais da metade.

Integração Plug-and-Play: Continuando os benefícios de um design integrado

Como um membro avançado da família de motores integrados de frequência variável de ímã permanente, a versão totalmente fechada e resfriada a água mantém as principais vantagens plug-and-play dos sistemas integrados.

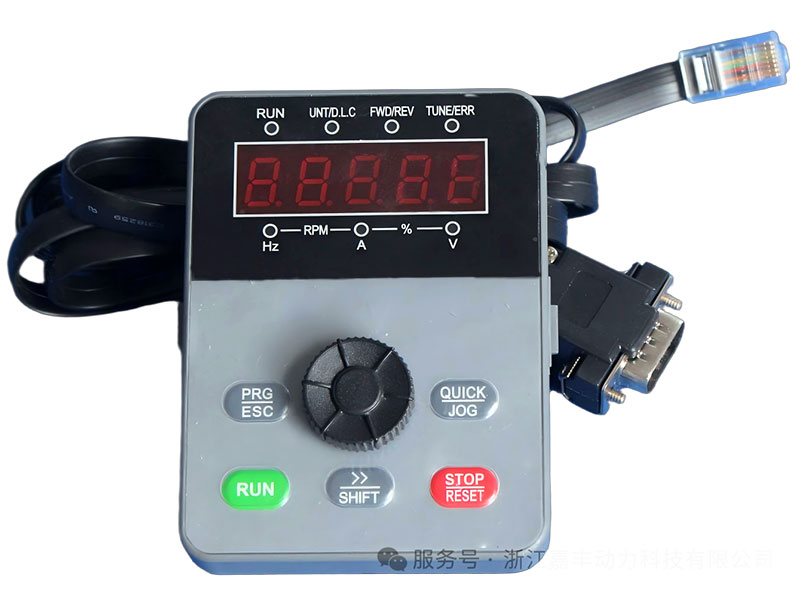

O motor e o VFD são combinados de fábrica e pré-configurados antes do envio, eliminando a necessidade de comissionamento complexo no local. Os usuários podem simplesmente conectar a fonte de alimentação e iniciar a operação.

O design compacto e integrado também elimina a necessidade de um gabinete de controle separado, reduzindo os requisitos de espaço de instalação e tornando-o particularmente adequado para projetos de modernização com espaço disponível limitado.

Do ponto de vista da eficiência energética, o motor utiliza materiais magnéticos permanentes de terras raras de alto desempenho e atinge o nível de eficiência ultra-alta IE5. Comparado com motores de indução tradicionais, a eficiência pode melhorar em aproximadamente 10%. Quando combinado com o controle de velocidade de frequência variável, a economia geral de energia pode ser ainda maior.

Aplicações ideais: projetadas para condições industriais exigentes

Os motores integrados de frequência variável de ímã permanente resfriados a água totalmente fechados são particularmente adequados para os seguintes ambientes:

Áreas fechadas de alta temperatura

Os exemplos incluem:

Estas instalações normalmente têm má circulação de ar e altas temperaturas ambientes, onde as soluções de refrigeração a ar muitas vezes se tornam ineficazes e a refrigeração a água oferece uma alternativa mais confiável.

Ambientes com alta umidade e poeira

Os exemplos incluem:

Nessas aplicações, altos índices de proteção são críticos. O design totalmente fechado evita a entrada de umidade e poeira no equipamento.

Locais Sensíveis ao Ruído

Os exemplos incluem:

Como o sistema de refrigeração líquida elimina a necessidade de ventiladores de refrigeração de alta velocidade, o ruído operacional é significativamente reduzido, criando um ambiente de trabalho mais silencioso.

Conclusão

O motor integrado de frequência variável de ímã permanente resfriado a água totalmente fechado combina quatro tecnologias principais em uma única solução integrada:

Ao integrar estas tecnologias num único sistema, amplia os benefícios das soluções de poupança de energia de frequência variável, desde instalações de produção limpas até aos ambientes industriais mais exigentes. À medida que as indústrias continuam a perseguir a eficiência energética, a fiabilidade e a sustentabilidade, esta tecnologia representa um passo crítico em direção a um futuro industrial mais verde e eficiente.
